磁环电感厂家定制指南 从差模电感滤波器到环形线圈的全面解析

磁环电感作为电子电路中不可或缺的被动元件，广泛应用于电源滤波、信号处理、EMI抑制等领域。随着电子设备向高频化、小型化发展，对磁环电感的需求日益多样化。许多厂家提供可定制服务，以满足不同应用场景的特殊要求。本文将深入探讨磁环电感的基础知识、定制要点以及常见类型，帮助您更好地理解和选择适合的磁环电感产品。

一、磁环电感基础知识

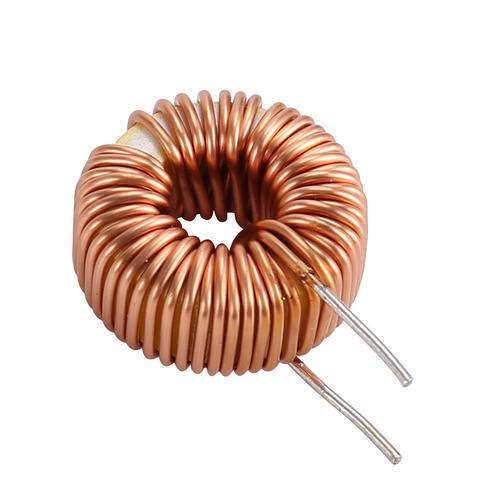

磁环电感是一种以环形磁芯为基础绕制线圈形成的电感器。其核心优势在于闭合磁路结构，能有效减少电磁干扰（EMI），提高电感效率。磁环材料常见的有铁粉芯、铁氧体、坡莫合金等，不同材料适用于不同频率和功率范围。例如，铁粉芯适用于高频大电流场景，而铁氧体则在高频下损耗较低，常用于EMI滤波。

磁环电感的主要参数包括电感量、额定电流、直流电阻、饱和电流等。定制时需根据电路需求确定这些参数。例如，在开关电源中，差模电感需要承受较大电流，同时具有足够的电感量以滤除差模噪声。

二、可定制磁环电感的关键因素

1. 磁芯材料选择：根据工作频率和电流大小选择。高频应用可选镍锌铁氧体，低频大电流可选铁粉芯或硅钢。

1. 尺寸与形状：环形磁芯的尺寸直接影响电感量和功率处理能力。厂家可根据客户提供的空间限制定制不同外径、内径和高度的磁环。

1. 绕线方式：绕线匝数、线径和绕法（单层、多层、分段绕）会影响电感量、分布电容和Q值。定制时需平衡性能与成本。

1. 封装与引脚：根据安装方式（插件或贴片）定制引脚长度、间距及绝缘处理。

1. 环境要求：如工作温度范围、防水等级、耐腐蚀性等，特殊环境需选用相应涂层或封装材料。

三、差模电感与滤波器磁环线圈

差模电感是磁环电感的重要应用之一，主要用于抑制电源线中的差模干扰。与共模电感不同，差模电感对反向电流呈现高阻抗，常与X电容配合构成EMI滤波器。定制差模电感时需注意：

• 高饱和电流：避免大电流下磁芯饱和导致电感量骤降。
• 低直流电阻：减少功率损耗。
• 良好的频率特性：在目标频段内保持高阻抗。

滤波器磁环线圈通常指用于EMI滤波的环形电感，包括共模和差模两种。厂家可定制多绕组结构，以适应不同电路拓扑。

四、环形磁环线圈的常见应用

1. 开关电源：用于输入/输出滤波，减少传导干扰。
2. 逆变器与变频器：抑制高频噪声，提高系统稳定性。
3. 通信设备：在信号线路中滤除杂波，保证信号完整性。
4. 汽车电子：满足车规级可靠性要求，如AEC-Q200标准。
5. 家用电器：降低电磁辐射，符合EMC法规。

五、如何选择磁环电感厂家

选择可定制磁环电感的厂家时，需考虑以下因素：

• 技术实力：是否具备磁芯选型、绕线工艺和测试能力。
• 定制经验：是否有类似应用案例，能否提供解决方案。
• 质量认证：如ISO9001、IATF16949等，确保产品一致性。
• 样品支持：能否快速提供样品进行测试验证。
• 成本与交期：平衡价格与交货时间，确保项目进度。

磁环电感厂家提供的定制服务能帮助工程师优化电路性能，解决标准品无法满足的需求。通过深入了解磁环电感特性和定制流程，您可以更高效地选择合适的产品，提升电子设备的可靠性和合规性。
